Модуль цветного слоя

Описание

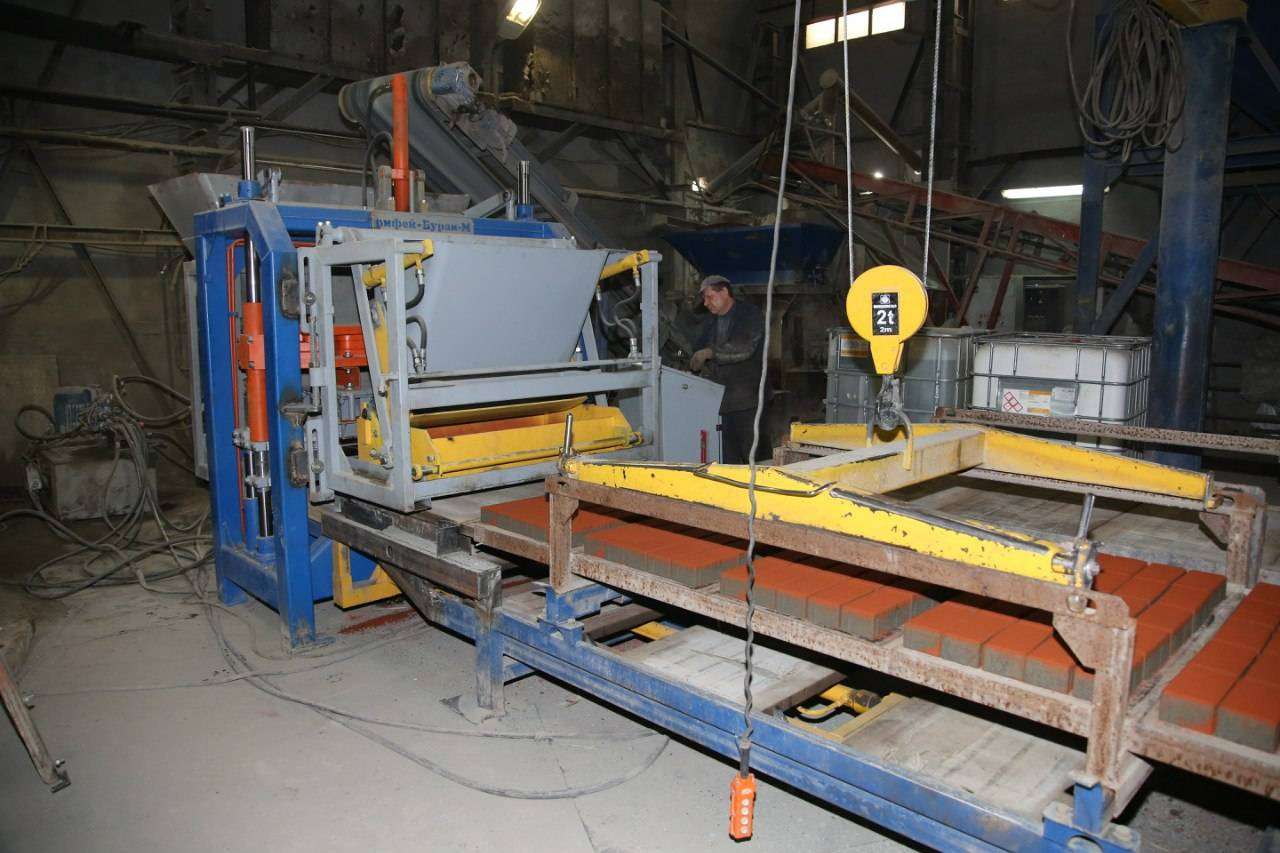

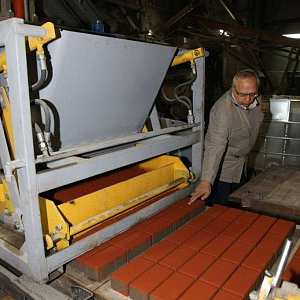

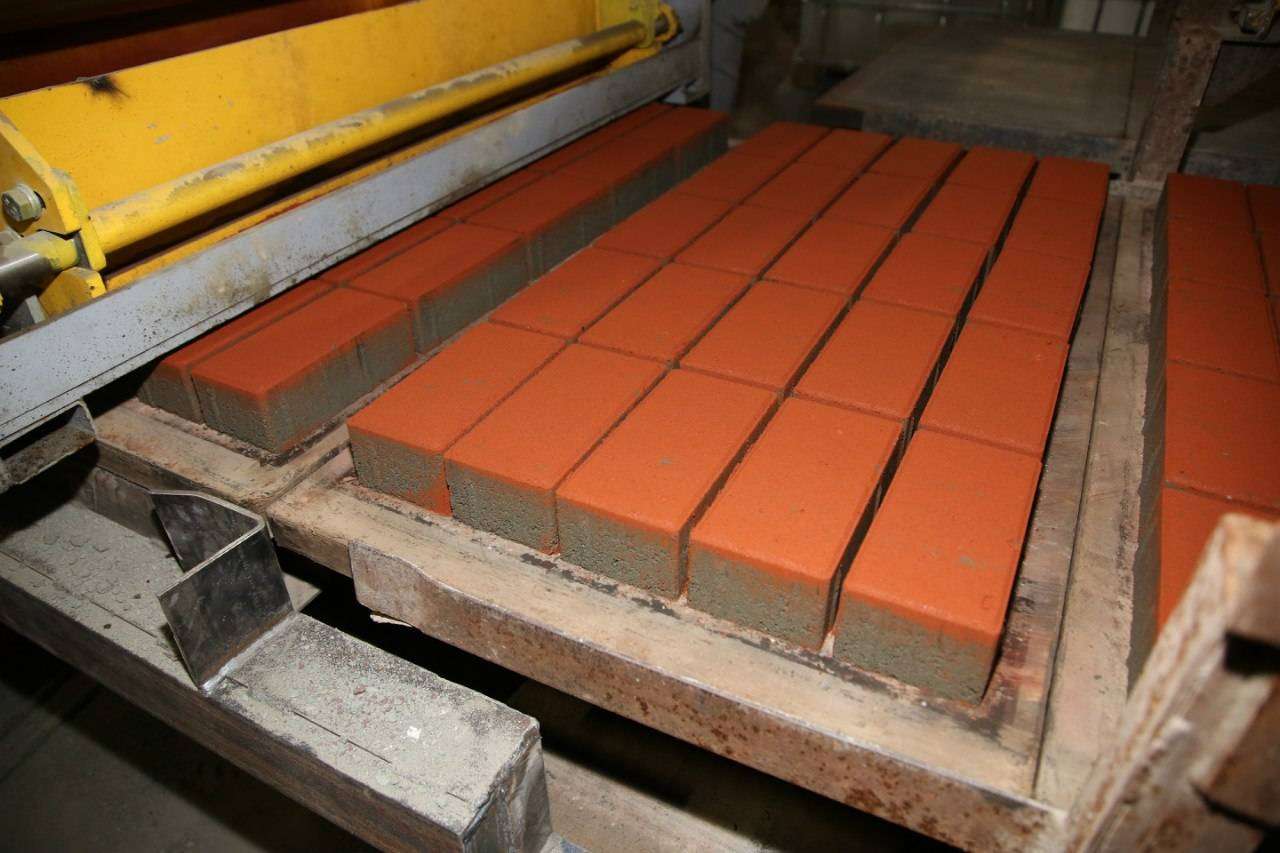

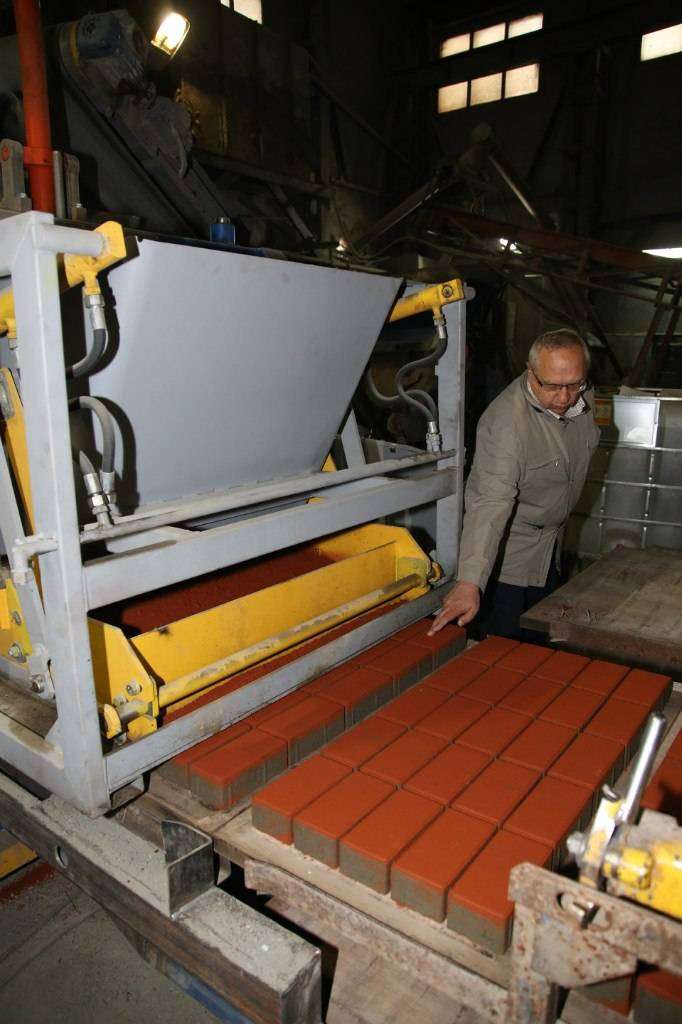

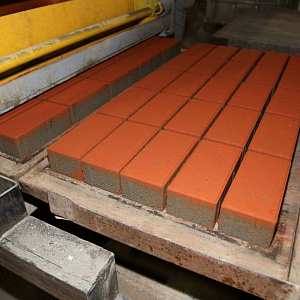

Назначением модуля является дозированная подача бетонной смеси второго слоя в матрицу вибропресса.

Модуль может эксплуатироваться и храниться в закрытых помещениях или под навесом при температуре окружающего воздуха от +5 до +45 ºC.

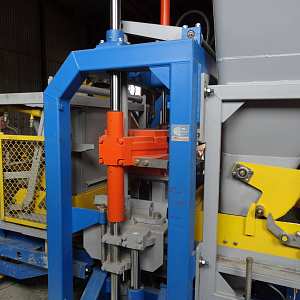

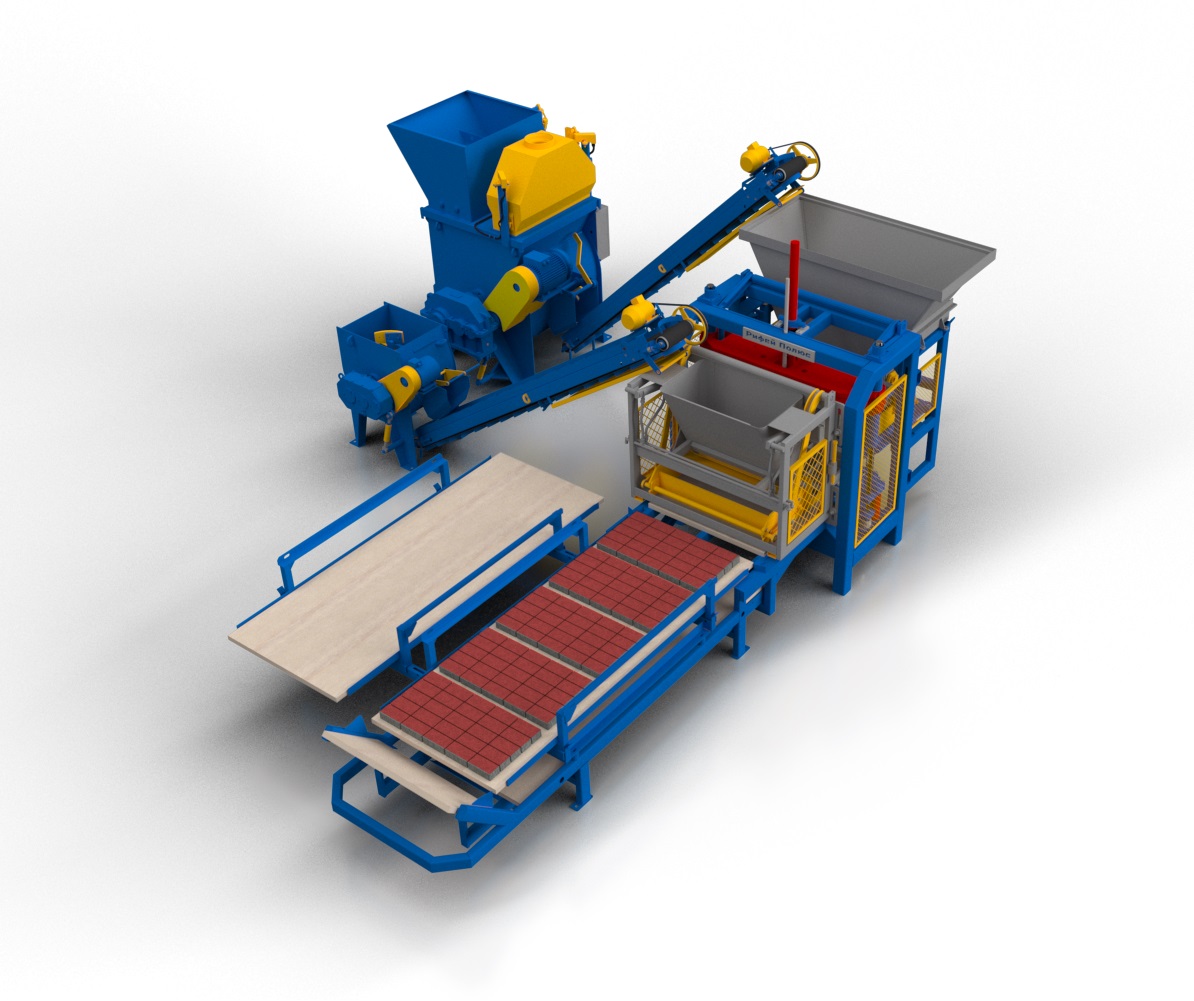

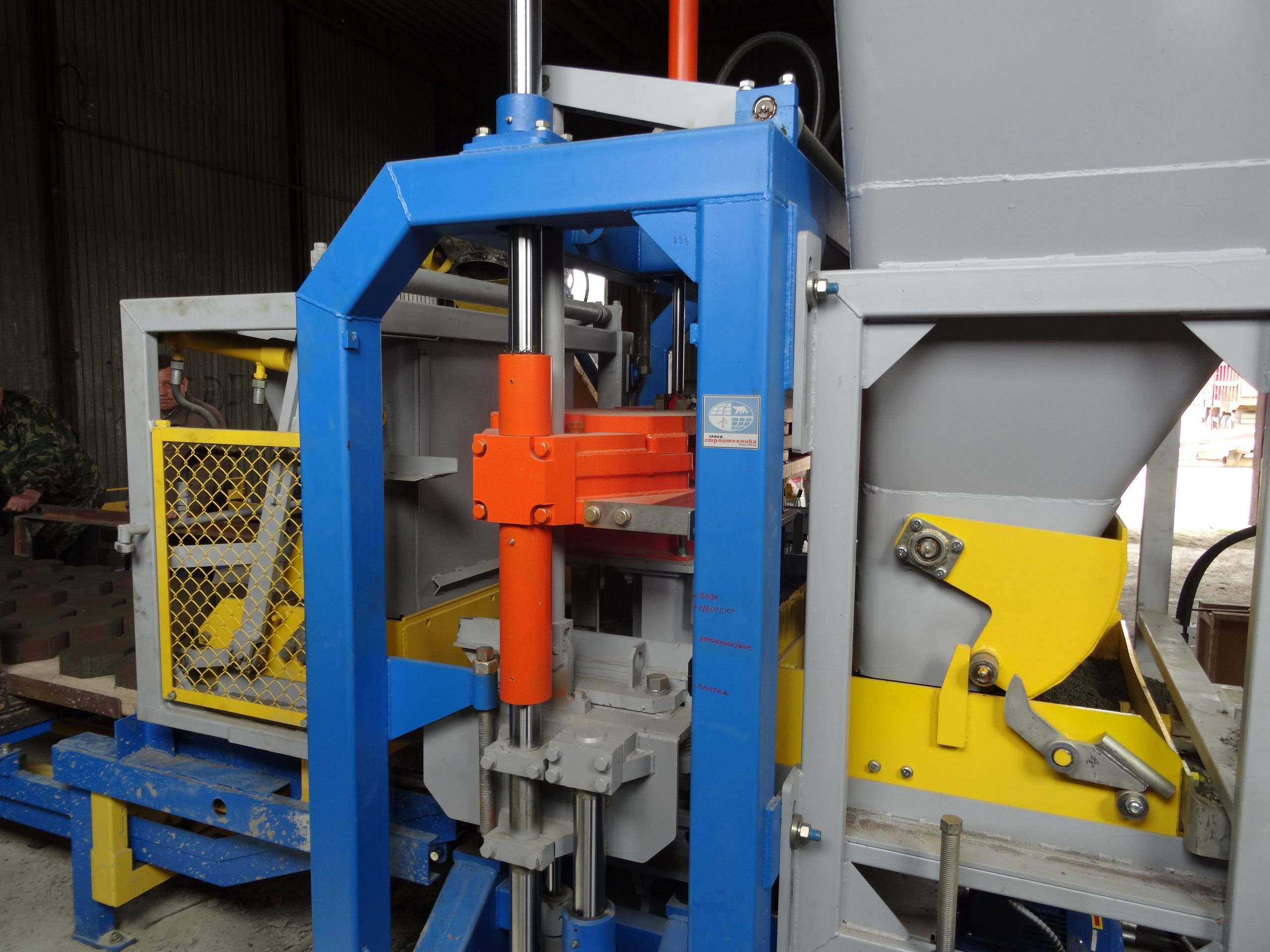

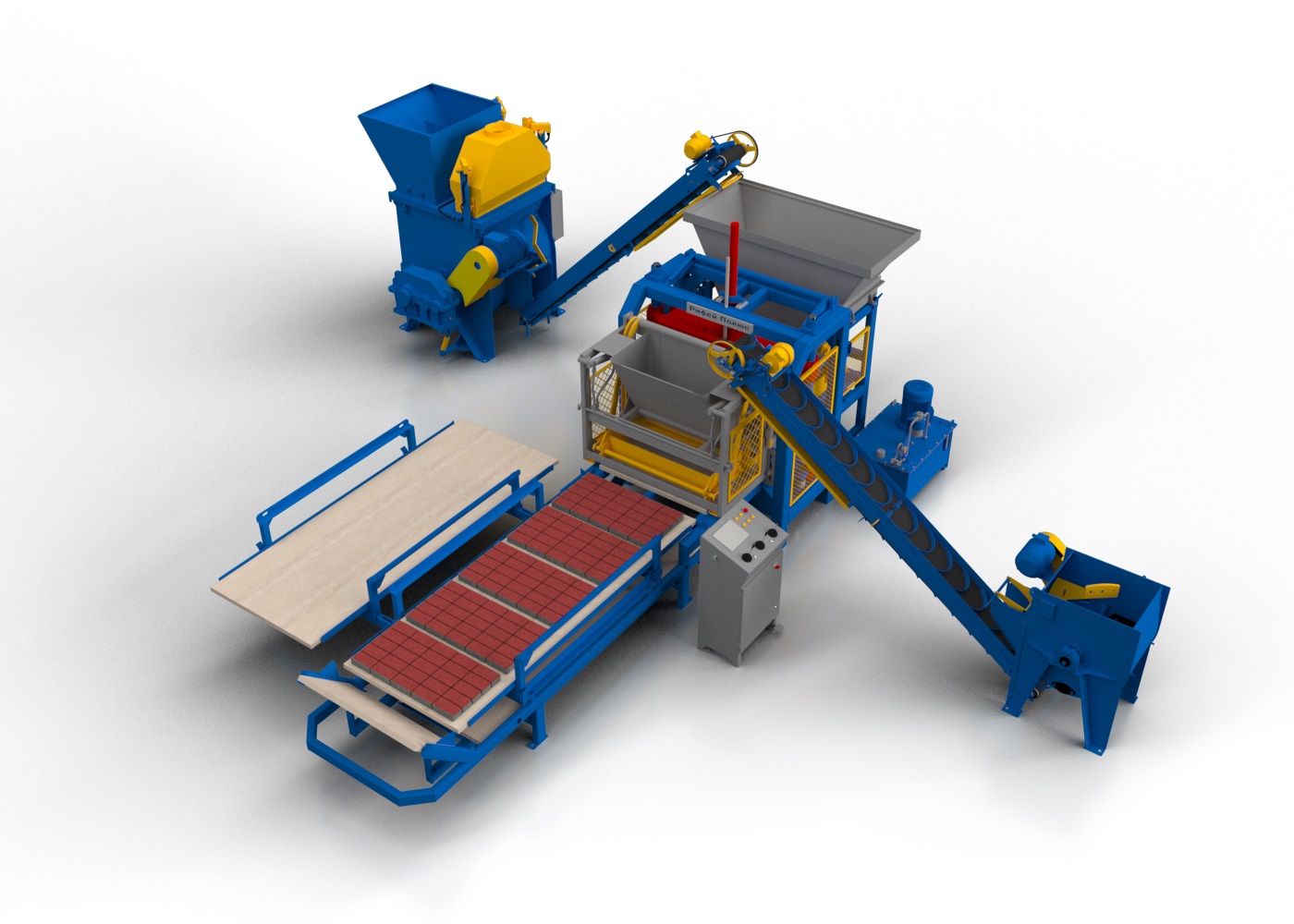

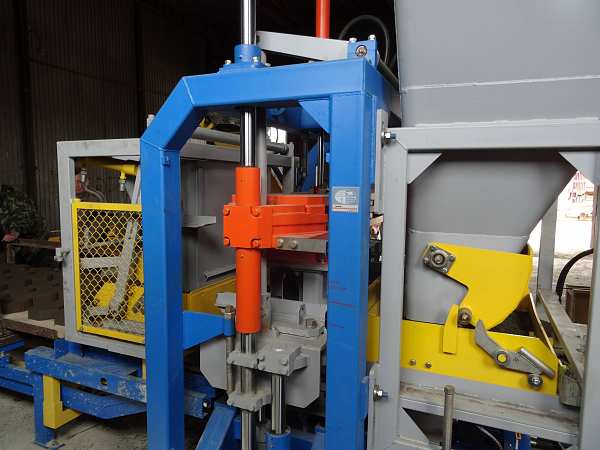

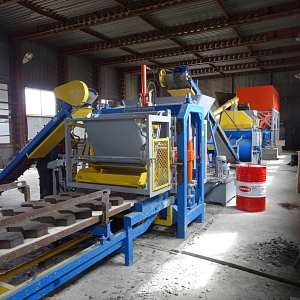

Модуль пристыковывается непосредственно к вибропрессу Рифей Полюс или Рифей Буран, работает совместно с вибропрессом и управляется с пульта вибропресса .

Для работы модуля не требуется отдельное гидрооборудование, он легко подключается к гидросистеме вибропресса.

Для размещения модуля не требуется никакой дополнительной площади. Поскольку модуль может поставляться отдельно от вибропрессующего комплекса, в комплект поставки входит «Комплект сборочно-монтажный» для пристыковки к вибропрессу.

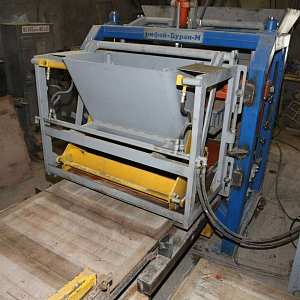

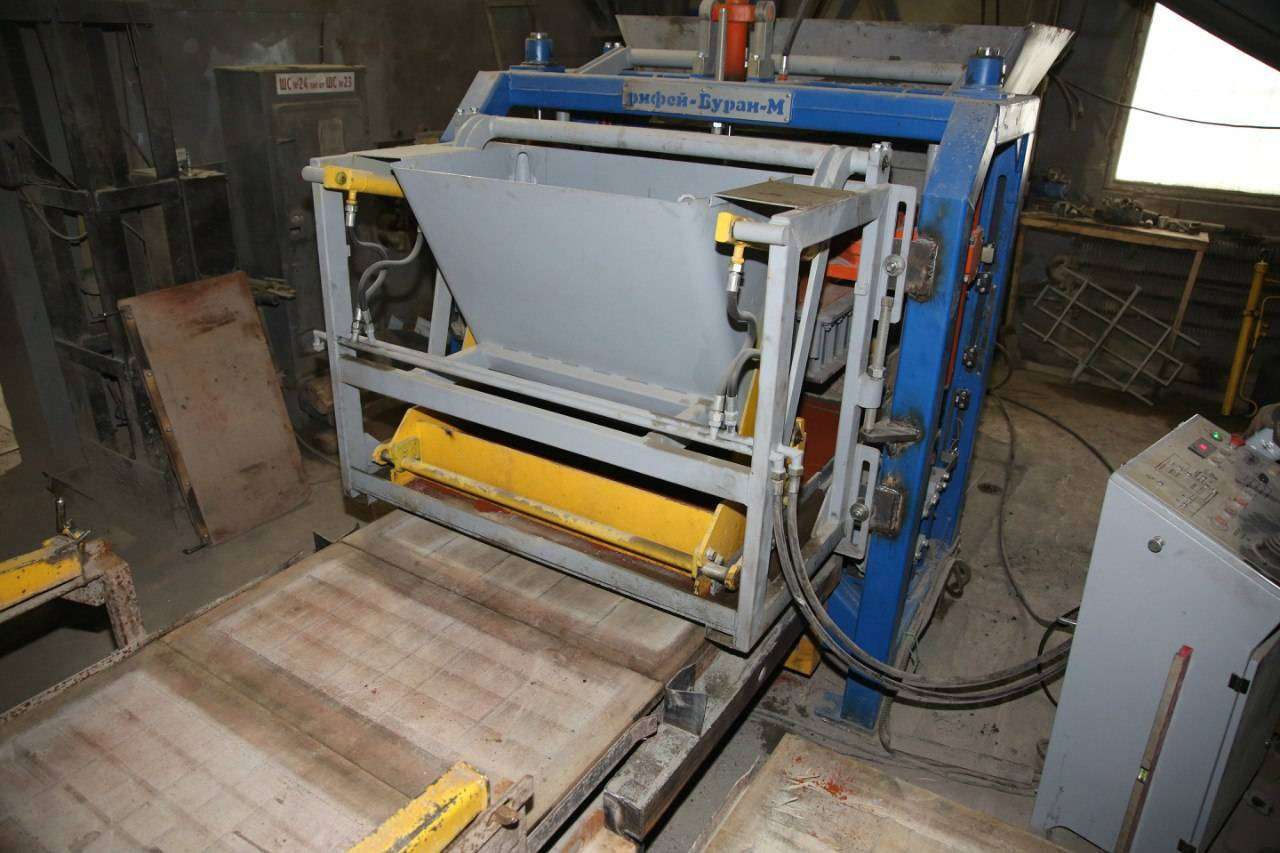

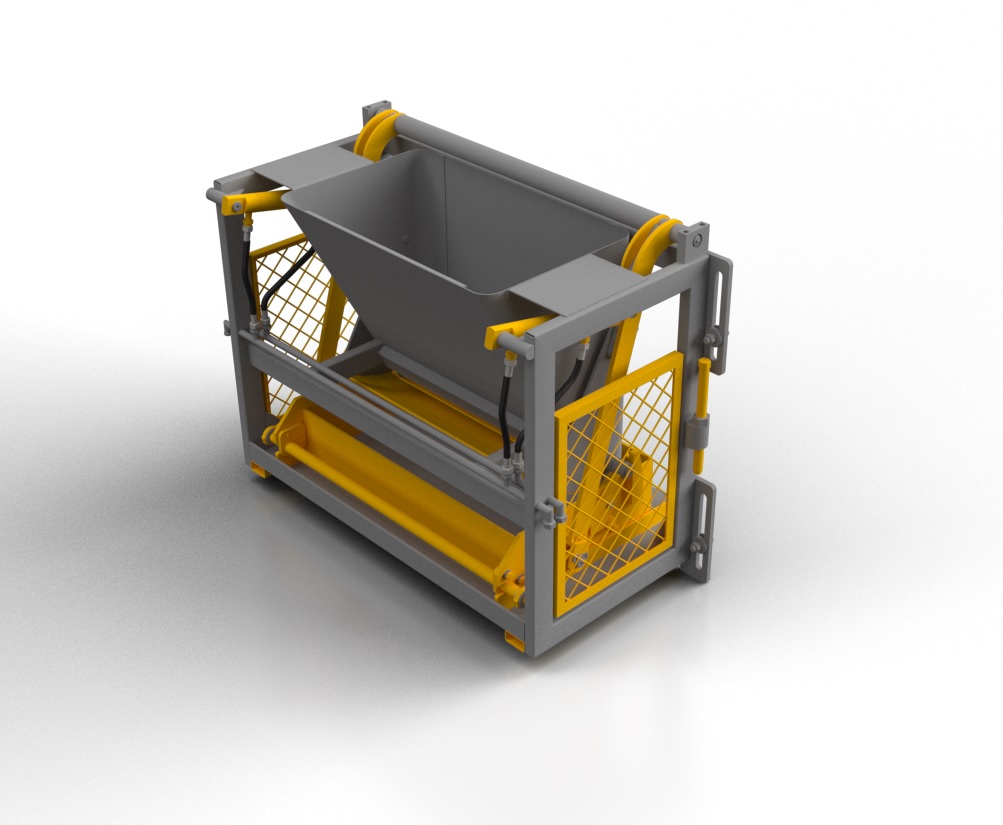

Рисунок 1. Модуль для изготовления двухслойных изделий.

1 – рама; 2 – бункер; 3 – подбункерный лист; 4 – загрузочный ящик с активатором смеси;      5 – гидроцилиндр; 6 – рычаг сдвоенныйг; 7 – шатун; 8 – затвор; 9 – ограждение;  10 – винт; 11 – элементы крепления к станине вибропресса.
