Установка Рифей-Контур

Описание

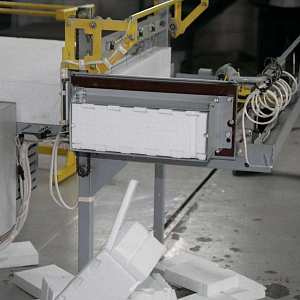

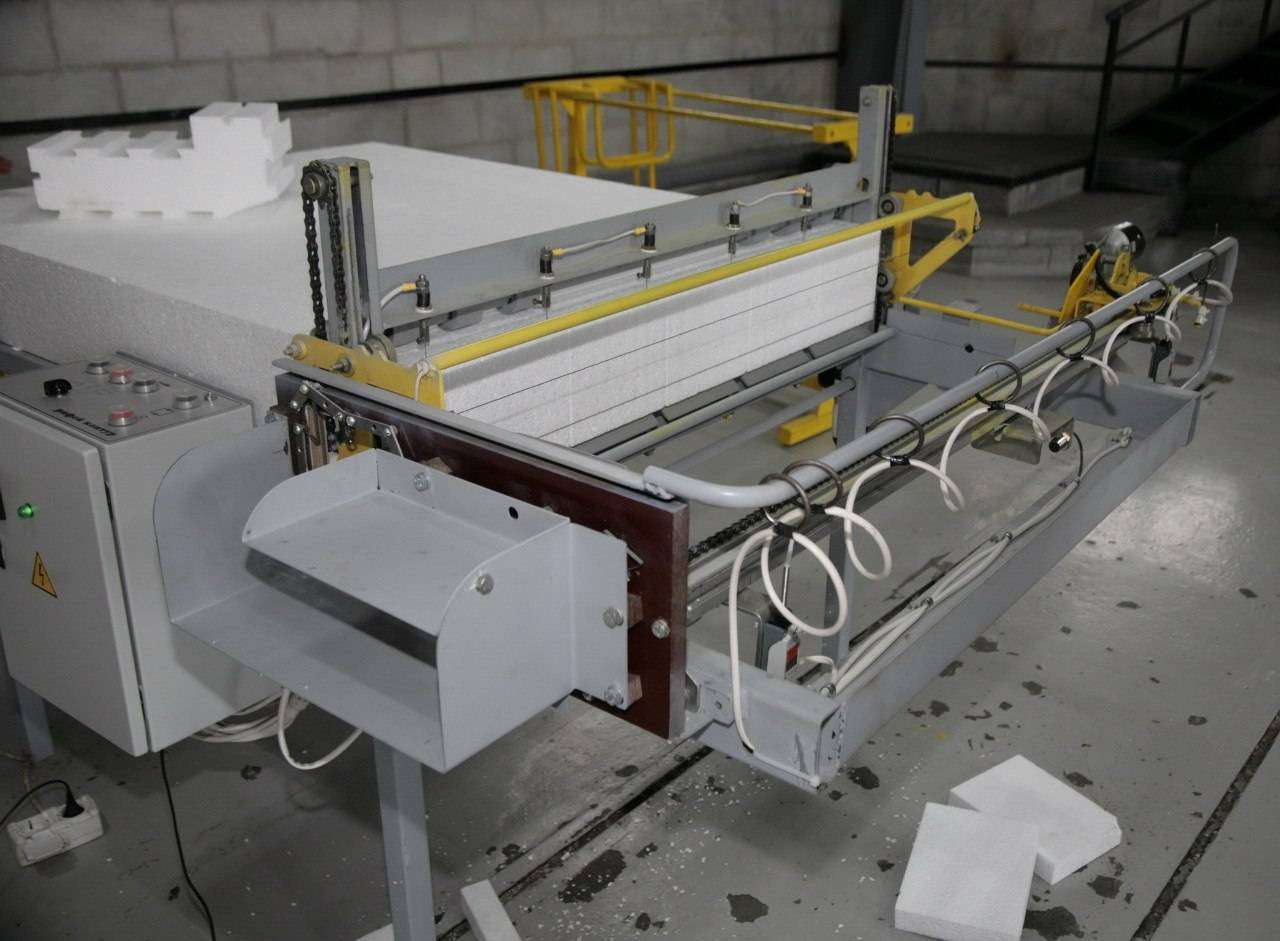

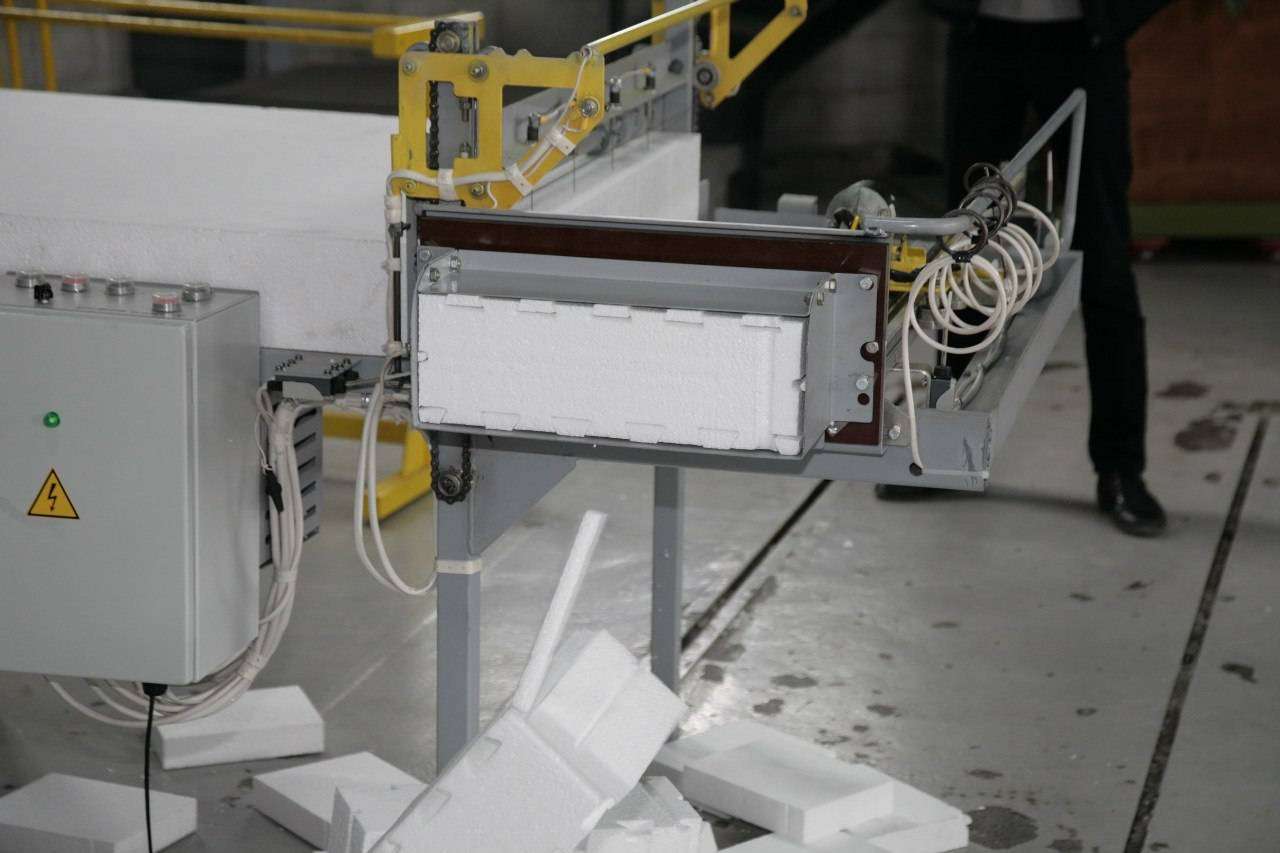

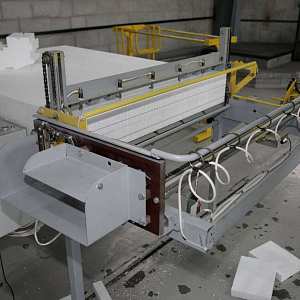

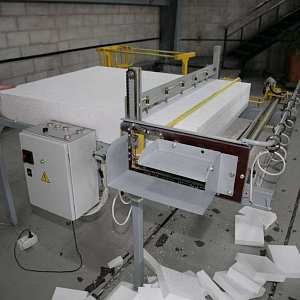

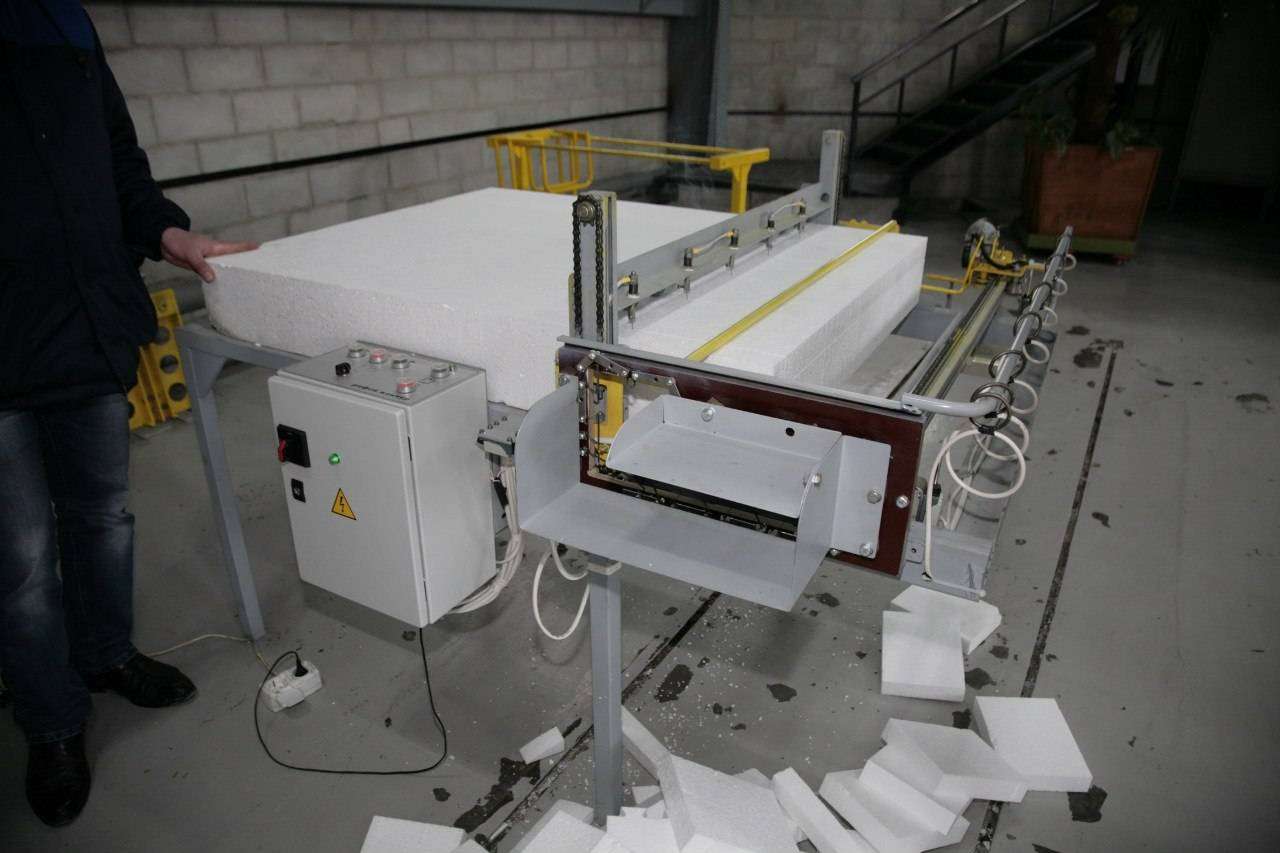

Установка для вырезания вкладышей теплоблока Рифей Контур

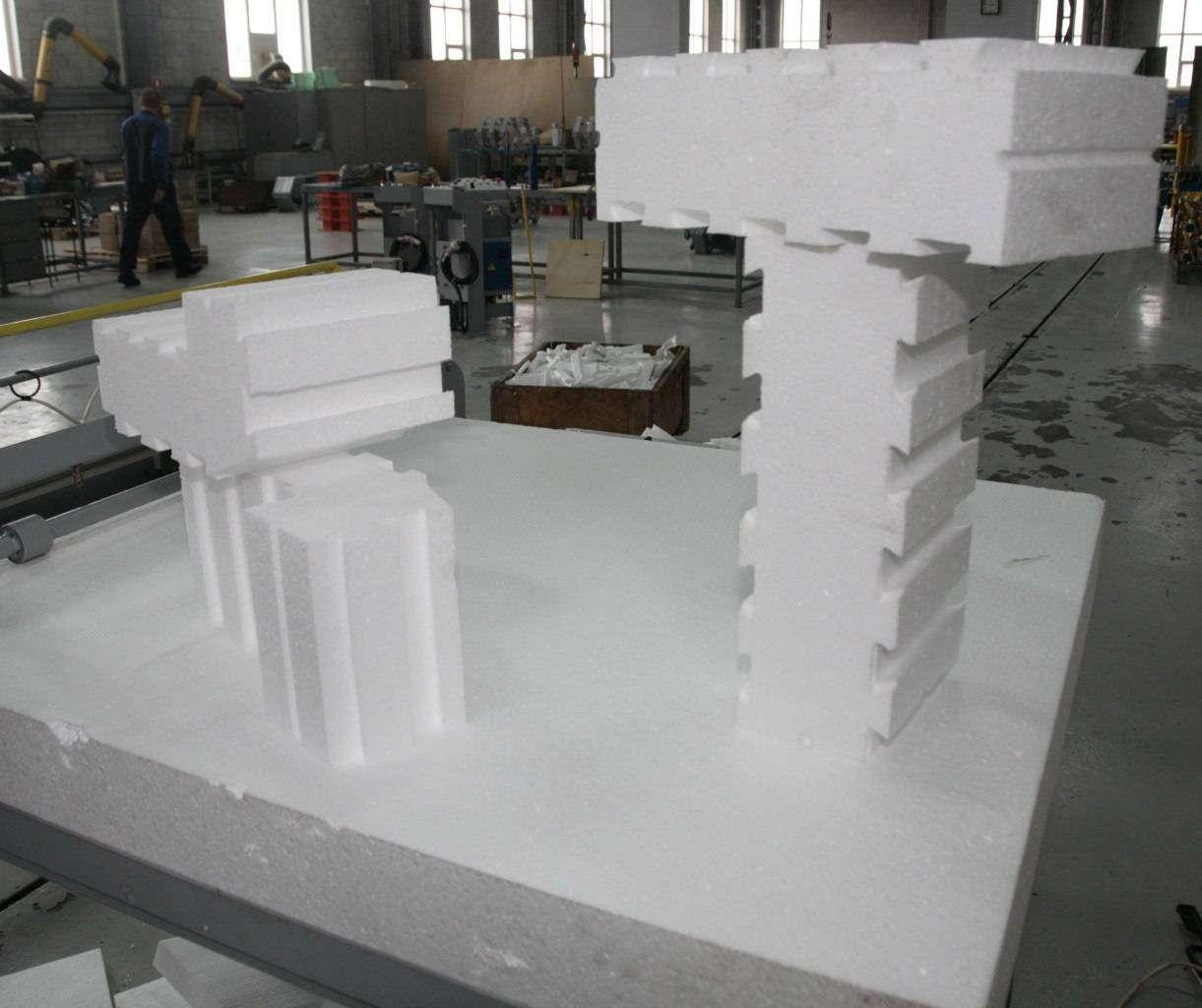

Станок Рифей Контур используется для вырезание из пенопласта вкладышей для стеновых, угловых и проемных теплоблоков, производимых на вибропрессующем оборудование Рифей и Кондор.

Основным преимуществом теплоблока является его многослойное строение, три слоя состоят из внешней и внутренней бетонной части, посередине которой – вкладыш из пенополистирола. Именно пенопласт и обеспечивает низкую теплопроводность камня, а необходимое термическое сопротивление достигается при минимальной толщине стены. В итоге вес теплоблока не превышает 20 кг, в следствии чего стена из теплоблока позволяет экономить на фундаменте, поскольку требуется их меньшая толщина, а значит уменьшается нагрузка на фундамент, без уменьшения несущей способности стены в целом.

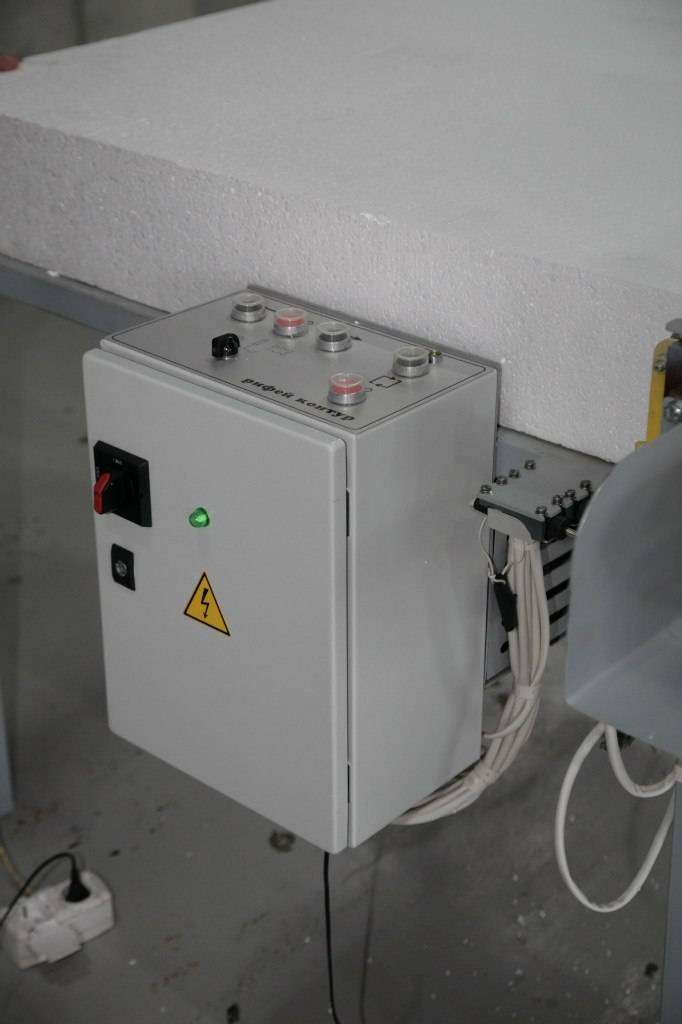

 Автоматическая работа Установки обеспечивается микроконтроллером размещенным в пульте управления. Электрооборудование Рифей Контура защищено от электрических помех и резких перепадов напряжения.

Работоспособность и хранение Оборудование допускается в помещениях при температуре воздуха от +5 до +45 ºC. Минимальная территория для размещения Оборудования, мест хранения пенопласта и вкладышей теплоблока 30…40 м2. Сырьем для вырезания вкладышей является пенополистирол марки М 30…35.
Рифей Контур использует пенопластовые листы размером 1000 х 2000 мм.
Толщина листа для рядового вкладыша 135 мм, для углового вкладыша 160 мм.

Оборудование может использоваться для вырезания различных по толщине теплоблоков, но предварительно нужно согласование со специалистами Завода Стройтехника.

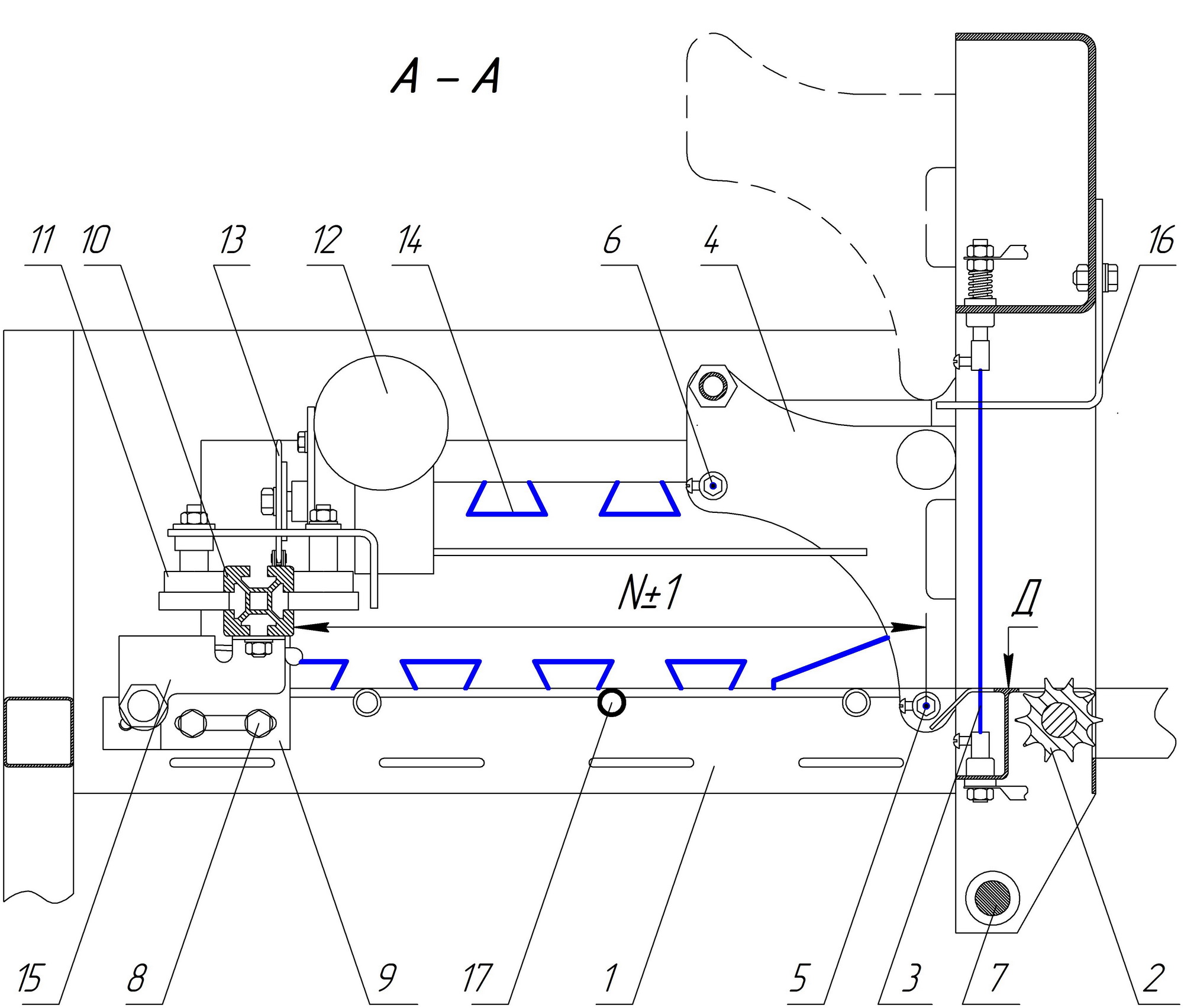

 Устройство установки.

1 – станина; 2 – приводной вал со звездочками; 3 – вертикальные струны;

4 - каретки вертикальной подачи; 5 – струна отрезная; 6 – струна углового

вкладыша; 7 – вал синхронизирующий; 8 – болт; 9 – кронштейн поперечной

направляющей; 10 -  направляющая поперечная; 11 – каретка поперечной подачи;

12 – привод поперечной подачи; 13 – звездочка; 14 – рамка углового ( стенового)

вкладыша; 15 – датчик размера; 16 – упоры регулируемые; 17 – опора сменная.
