Установка Рифей-БиКондор-150-ТБ
Установка Рифей-БиКондор-150-ТБ
1 528 000 руб. с учетом НДС 20% Камень пустотелый 390х190х188 мм: 200 шт/час
Плитка тротуарная 200х100 мм кв. м: 16 м2/час
Технические характеристики:
Смеситель: СГ-150
Установленная мощность: 17.4 кВт
Масса: 1 965 кг
Длина: 4.7 м
Ширина: 3.2 м
Высота: 2.8 м
Режим работы: Механизированный
Гарантия: 1 год
Информация о предоплате: Предоплата 100%
Особенности:
Два вибропресса - двойная производительность + возможность изготавливать два различных вида продукции одновременно.
Оставьте заявку
мы отправим Вам цены, условия и сроки поставки
Описание
Проф. установка для производства блоков, кирпича, облицовочных камней и тротуарной плитки из жесткой бетонной смеси методом вибропрессования.
Различные пуансон-матрицы позволяют изготавливать на установке следующие изделия: камни стеновые (рядовые, угловые, перегородочные, облицовочные, полнотелые и пустотелые); плиты тротуарные разной конфигурации и размеров.СОСТАВ И СХЕМА

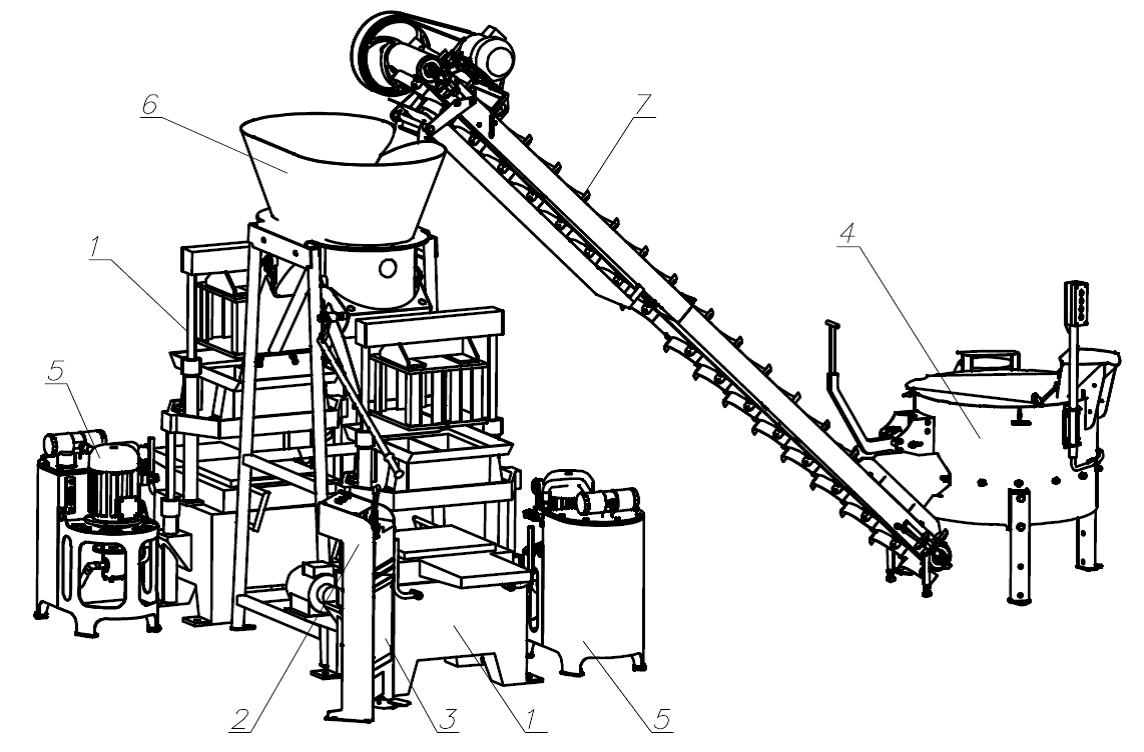

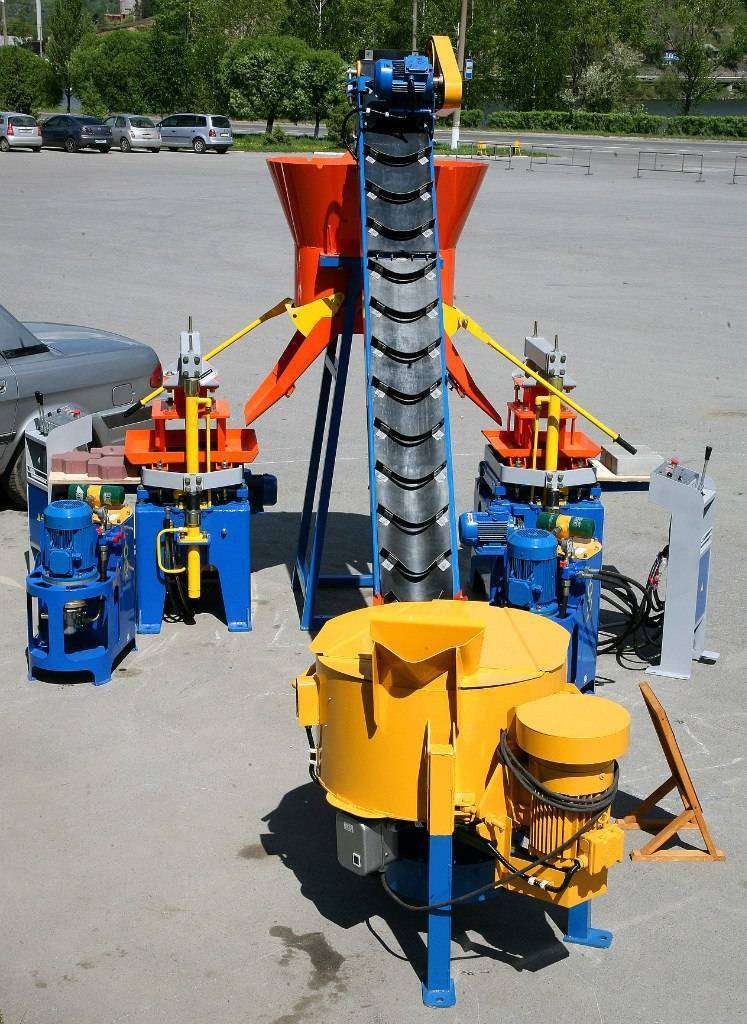

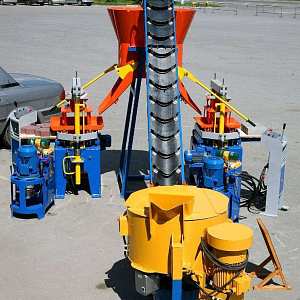

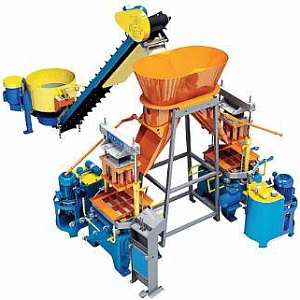

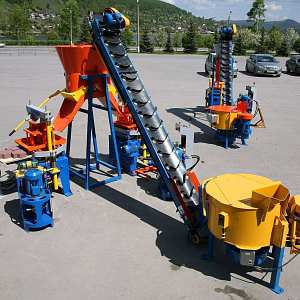

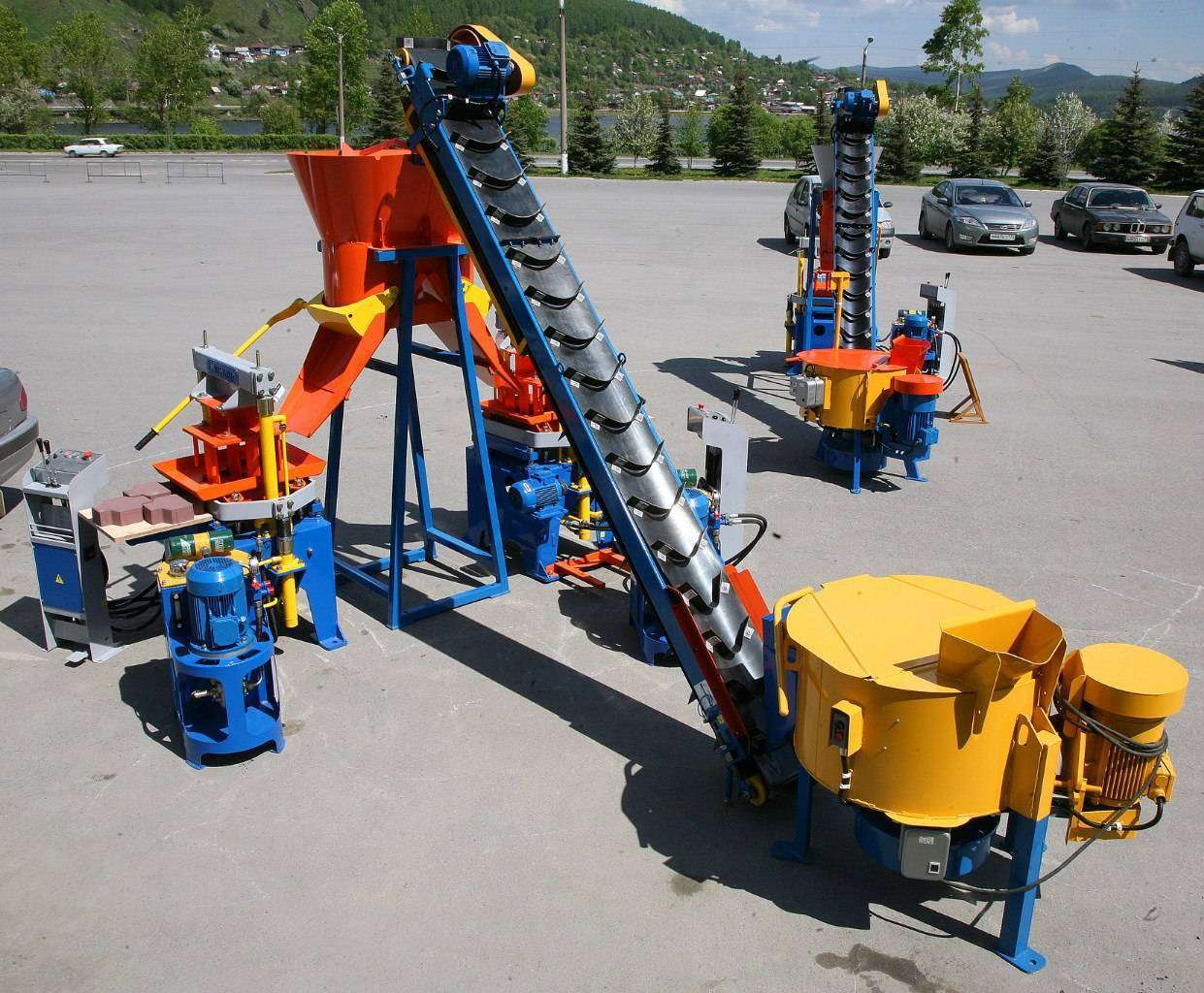

Установка “БИКОНДОР-150-ТБ” (рис.1) состоит из двух вибропрессов 1 с пультами управления 2 и электрошкафами 3, смесителя 4, насосных установок 5, бункера 6 и транспортера 7.
Жесткая бетонная смесь, из которой изготавливаются камни, подается из смесителя на транспортер и далее в бибункер. Из бибункера смесь поступает в питатели, где с помощью отсекателя, ската и клювика подается непосредственно на фартуки матриц.
Комплект поставки
- Вибропресс, 2 шт

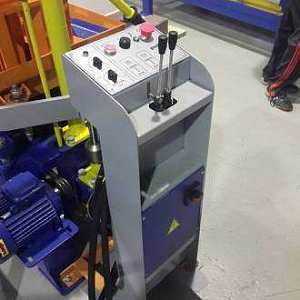

- Пульт управления с электрошкафом и рукавами высокого давления, 2 шт

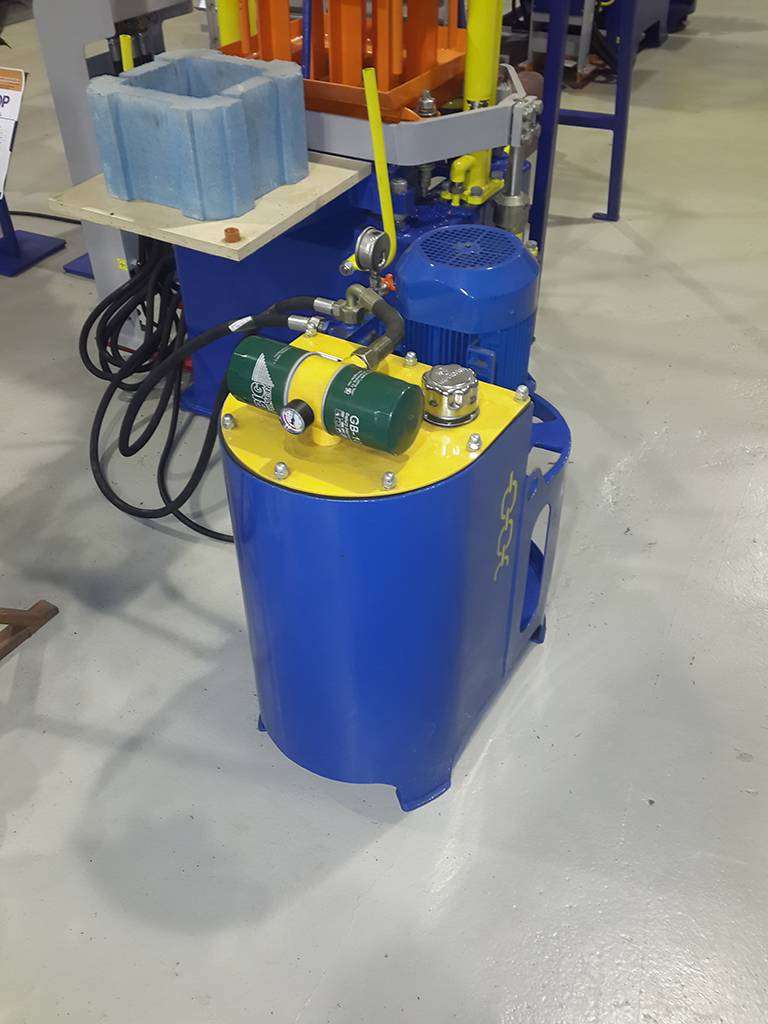

- Насосная установка, 2 шт – 2 кт
- Полка вибропресса, 2 шт
- Переходник, 2 шт
- Выталкиватель, 2 шт
- Скребок, 2 шт

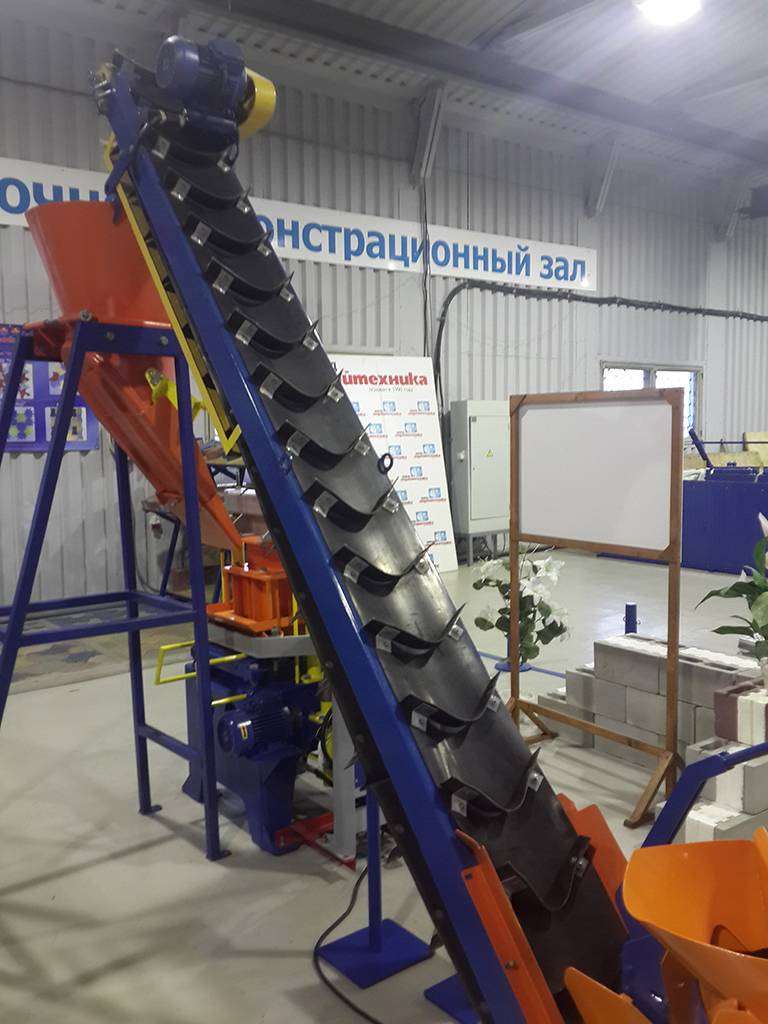

- Транспортер ленточный (3.5 м)
- Смеситель (150 л)
- Бибункер смеси со стойкой
- Кронштейн установочный (для транспортера)
- Стеллаж (в полуразобранном виде), 2 шт
- Поддон технологический, 10 шт
- Болты фундаментные, 8 шт
- Болты анкерные, 4 шт

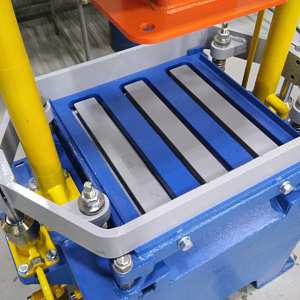

- Пуансон-матрица, 2 шт
- ЗИП. Монтажно-сборочный комплект
- Паспорт. Руководство по эксплуатации оборудования
Название & Состав
Цена
Поддоны фанерные
Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор
Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 2 800 рублей/штука
Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 700 рублей/штука
Поддон 550х660х24 мм - для Рифей-Вектор - 1000 рублей/штука
Поддон 450х450×20 мм - для Рифей-Кондор – 500 рублей/штука
с учетом НДС 20%
ПСП на Кондор
1. Опора - 2 штуки
2. Балка
3. Тележка с лебедкой
4. Вилы
5. Пульт управления лебедкой с витым кабелем
6. Комплект метизов для сборки
7. Руководство по эксплуатации
с учетом НДС 20%
Опция Теплый блок
с учетом НДС 20%
Рифей-Контур
1. Установка в сборе
2. Рамка углового вкладыша
3. Рамка прямого вкладыша
4. Опора
5. Комплект ЗИП
6. Паспорт. Руководство по эксплуатации
с учетом НДС 20%
Дополнительные опции
.Технические характеристики
Производительность установки:пустотелых камней, 200 шт/час
перегородочных камней, 300 шт/час
тротуарной плитки 200х100х70 мм, 800 (16) шт./час (м. кв./час)
Обслуживающий персонал, 4 чел
Потребляемая электроэнергия:
напряжение, 380В
частота, 50Гц
установленная мощность, 17.4 кВт
Габаритные размеры установки:
длина, 4700 мм
ширина, 3200 мм
высота, 2800 мм
Масса установки, 1965 кг
Корректированный уровень вибрации на рабочем месте оператора, менее 70 дБА Вредные выбросы отсутствуют.
Зона формуемых изделий, 400 х 400 мм
Высота формуемых изделий, 50…200 мм
Привод механизмов, гидравлика
Привод вибростола – электродвигатель:
мощность, 2,2 кВт
синхронная частота вращения, 3000 об/мин

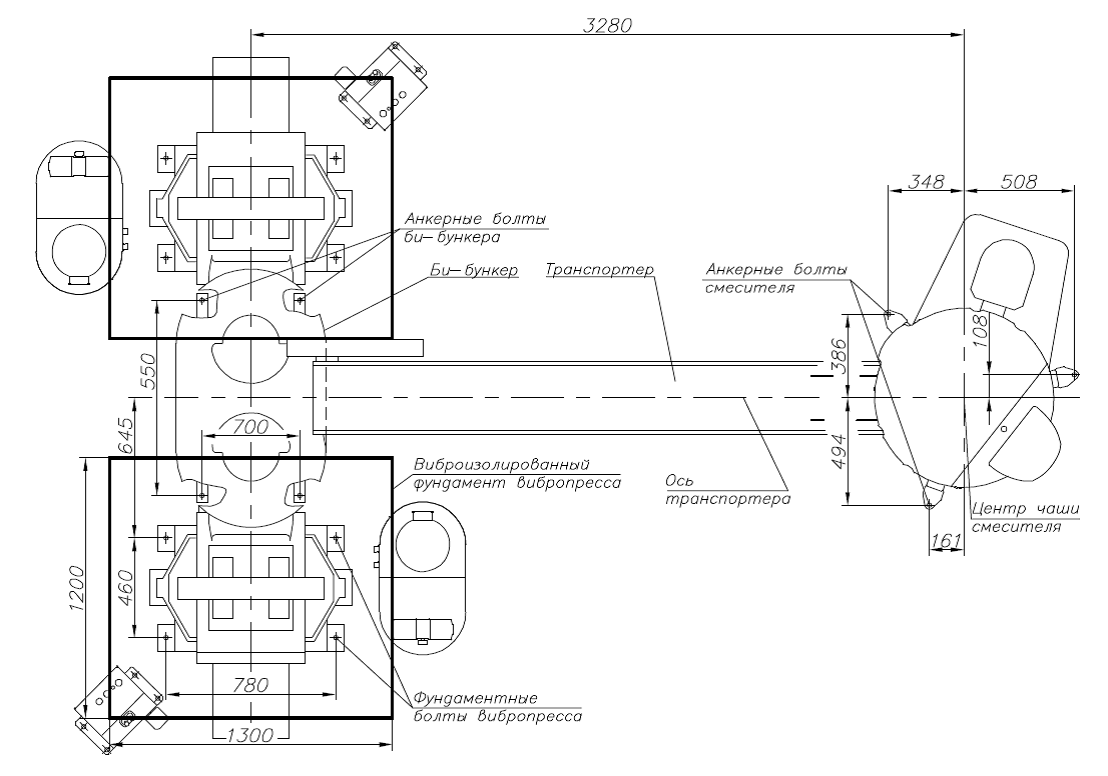

ПЛАН ФУНДАМЕНТА
